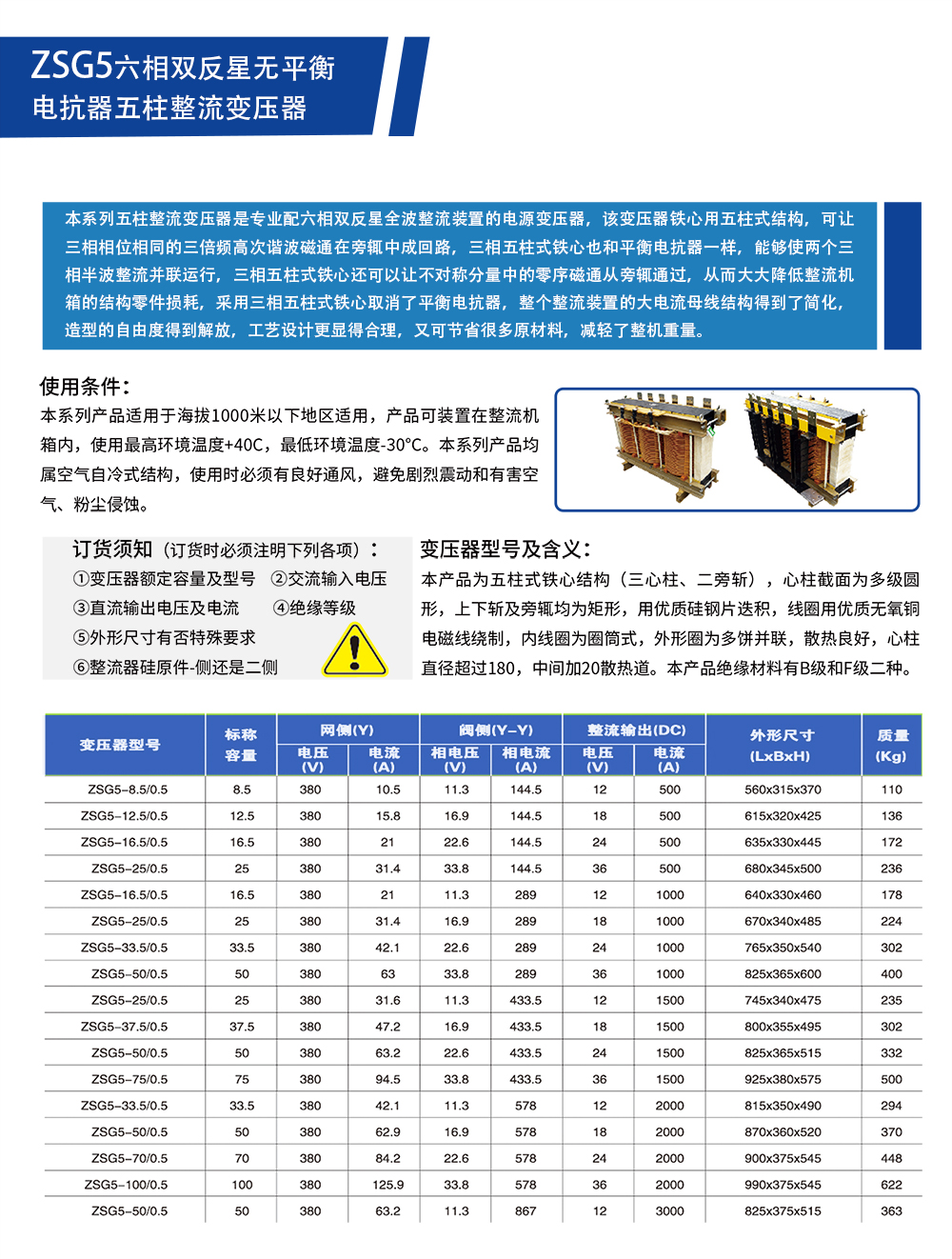

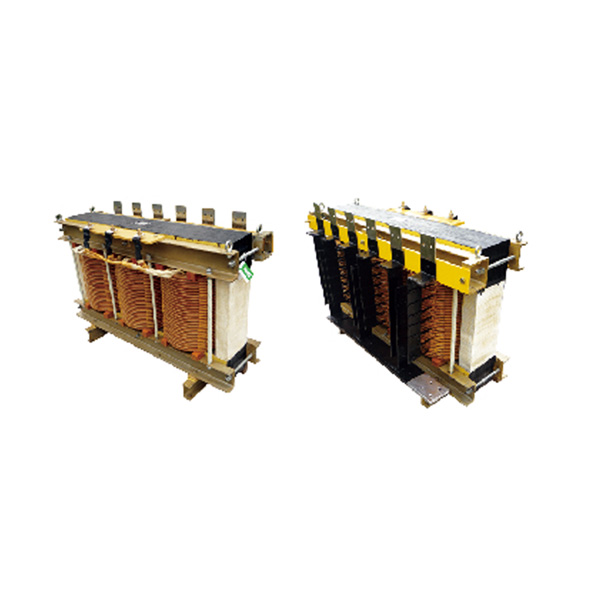

本系列五柱整流變壓器是專業配六相雙反星全波整流裝置的電源變壓器，該變壓器鐵心用五柱式結構，可讓三相相位相同的三倍頻高次諧波磁通在旁輒中成回路，三相五柱式鐵心也和平衡電抗器一樣，能夠使兩個三相半波整流并聯運行，三相五柱式鐵心還可以讓不對稱分量中的零序磁通從旁輒通過，從而大大降低整流機箱的結構零件損耗，采用三相五柱式鐵心取消了平衡電抗器，整個整流裝置的大電流母線結構得到了簡化，造型的自由度得到解放，工藝設計更顯得合理，又可節省很多原材料，減輕了整機重量。
